Sistem de senzori pentru măsurători precise ale grosimii
thicknessGAUGE
Sistem de senzori pentru măsurători precise ale grosimii
Sistemele de senzori thicknessGAUGE sunt utilizate pentru măsurători precise ale grosimii materialelor, plăcilor și foilor de până la 25 mm. Mai multe modele cu diferite tipuri de senzori, intervale de măsurare și lățimi de măsurare permit măsurarea grosimii în linie a diferitelor materiale și suprafețe, pe baza unui raport preț/performanță fără egal.
Acest sistem complet asamblat cuprinde un cadru stabil pe care sunt fixați doi senzori optici de distanță, care detectează grosimea obiectului de măsurare conform principiului diferenței. Senzorii sunt perfect aliniați între ei în timpul asamblării. În plus, calibrarea grosimii din fabrică permite măsurători de înaltă precizie ale grosimii.

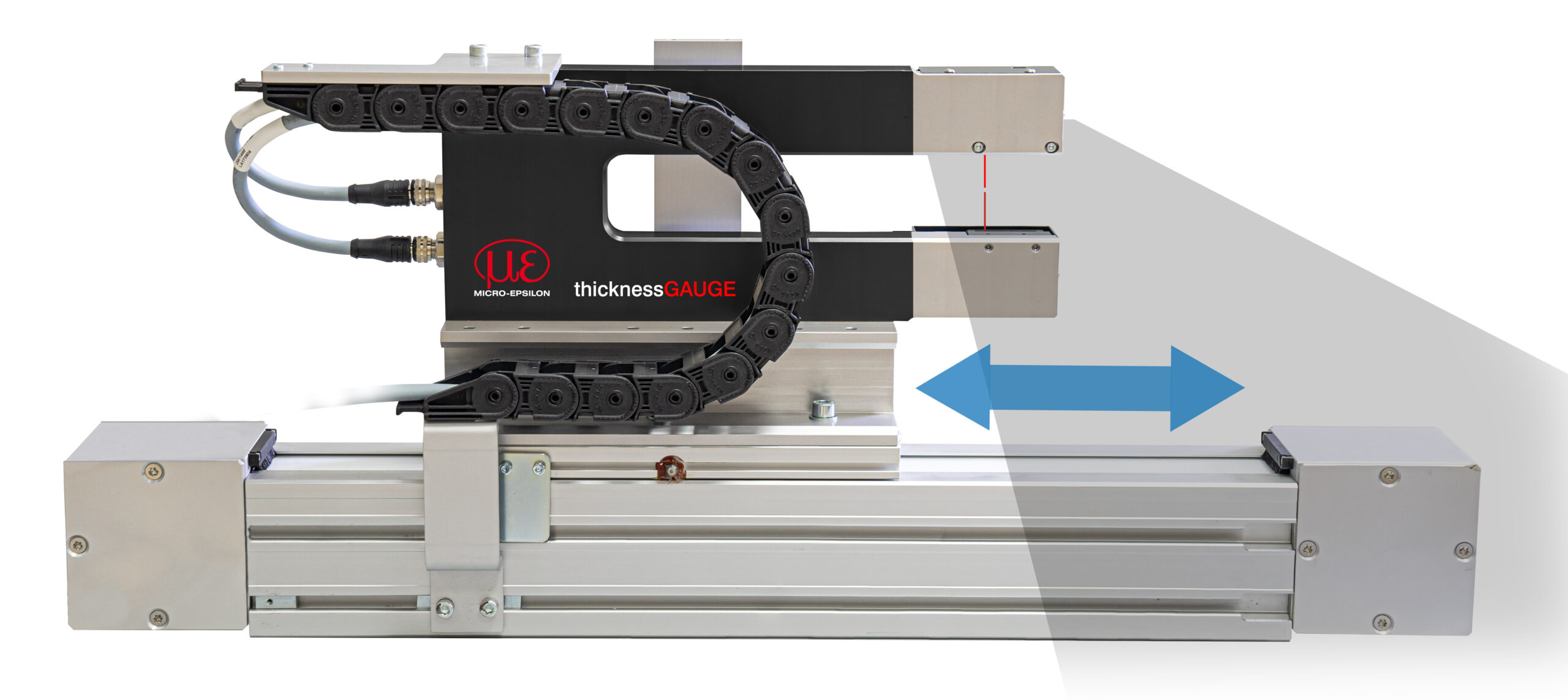

O axă liniară permite să se deplaseze sistemul de senzori din poziția de parcare în poziția de măsurare. Un standard de măsurare pentru calibrarea complet automată este în poziția de parcare.
Caracteristicile:
- Soluție completă compactă pentru măsurători precise ale grosimii în linie
- Pentru multe tipuri de suprafețe și materiale datorită diferitelor tehnologii de senzori
- Traversarea senzorilor pe axa liniară
- Calibrare complet automată
- Alimentare de 24 V pentru întregul sistem
- Software integrat
- Raport preț/performanță ideal
Măsurarea grosimii cu precizie ridicată
Sistemele de senzori GAUGE sunt utilizate în medii industriale pentru măsurători precise ale grosimii benzii și materialelor plăcii. O unitate lineară cu acționare electromecanică permite măsurarea grosimii în modul de traversare. Alternativ, măsurătorile fixe ale liniilor sunt posibile pentru măsurătorile de centru-linie (grosimea centrală) sau pentru măsurătorile de grosime pe margini.

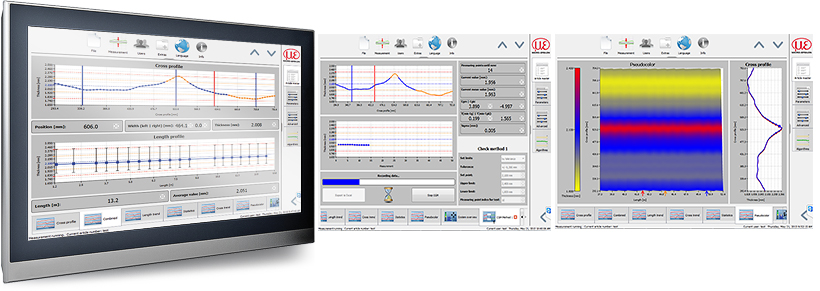

Software puternic de analiză și control
- Interfață cu utilizatorul multi-touch
- Baza de date a articolelor
- Arhiva de producție
- Evaluări statistice
- Monitorizarea valorilor limită cu revenire la producție (interfețe fieldbus opționale)
- Verificarea capacității echipamentului de măsurare/încercare
Calibrare automată și compensare termică
Ciclurile de calibrare sunt reglabile individual. Pe lângă compensarea temperaturii, calibrarea in situ permite verificarea ciclică și în orice moment a funcționării corespunzătoare a sistemului.
100% control al calității în timpul producției
Sistemele de senzori thicknessGAUGE sunt utilizate în procesele de bandă și producerea plăcilor pentru a măsura continuu grosimea. Bazate pe precizie ridicată și echipate cu tehnologie inteligentă de senzori, aceste sisteme de senzori sunt utilizate în diverse industrii.
Grosimea de măsurare a filmului, plăci de plastic, materiale țesute, lemn și ceramică
Măsurarea grosimii pilelor de combustibil și a filmului pentru baterii (acoperite și neacoperite)
Măsurarea grosimii filmului metalic, benzilor metalice și plăcilor metalice
