Scanere laser pentru măsurători de profil 2D / 3D

surfaceCONTROL 1
scanCONTROL
Aplicații universale: Banc de testare
și control al producției
surfaceCONTROL 2
scanCONTROL
Scanări 3D cu rezoluție mare
X / Z
surfaceCONTROL 3
scanCONTROL
Senzori de profil laser compacti cu
controler integrat
surfaceCONTROL 4
scanCONTROL
Compensare în timp real a suprafeței:
Adaptare dinamică la suprafețe schimbătoare
săgeată anterioară
săgeată următoare

Scanerele laser de la Micro-Epsilon sunt printre cei mai performanți senzori de profil din lume în ceea ce privește precizia și rata de măsurare. Acestea detectează, măsoară și evaluează profilurile de pe diferite suprafețe de obiecte fără contact. Modelele disponibile sunt potrivite pentru numeroase aplicații industriale. Inteligența integrată în capul de senzor (scanCONTROL SMART) rezolvă sarcini de măsurare versatile. Modelele pentru programarea proprie a clientului sunt disponibile pentru integratori. Scanerele de profil scanCONTROL nu necesită controler extern.

Caracteristicile:

  • Dimensiune compactă și evaluare integrată: nu este necesar un controler extern
  • Rezoluție înaltă a profilului pentru detectarea celor mai fine detalii
  • Viteză mare a profilului pentru sarcini de măsurare dinamice
  • Software puternic pentru parametrizare și vizualizare
  • SDK-uri pentru integrare în medii software individuale
  • Siguranță operațională ridicată dovedită în funcționarea 24/7.

Un scaner INTELIGENT pentru toți parametrii

Scanerele laser scanCONTROL rezolva diferite sarcini de masurare: Profil, latime, inaltime, adancime, margine, șirag de mărgele, decalaj, unghi, rotunjime și multe altele. Cu ajutorul software-ului Configuration Tools sunt disponibile peste 40 de programe de măsurare cu un total de peste 90 de evaluări. Programele sunt transferate la senzorul INTELIGENT, care efectuează măsurarea, evaluarea și ieșirea în modul autonom.

Scaner SMART inteligent: Gamă largă de caracteristici pentru numeroase sarcini de măsurare

Evaluarea, calcularea și realizarea integrată a datelor de profil

Simplifică alinierea prin reglarea profilurilor înclinate

Urmărirea și măsurarea profilelor complexe, de exemplu, pentru inspectarea taloanelor adezive

Configurarea scanerului de profil laser:

Accesați selecția modelului

Numeroase modele pentru o gamă largă de aplicații

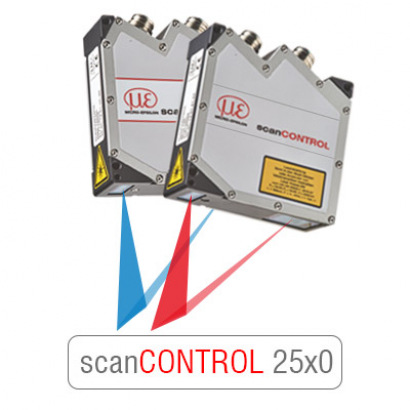

  • 640 puncte pe profil
  • Până la 2000 de profiluri

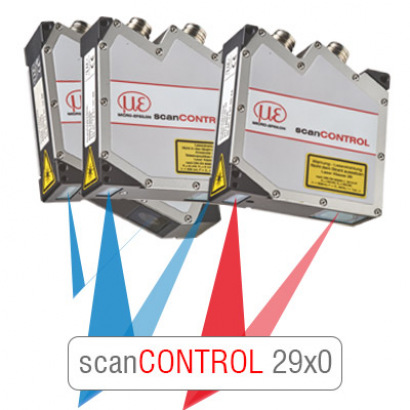

  • 1,280 puncte pe profil
  • Standard până la 300 profil/s
  • Viteză mare până la 2,000 profil/s

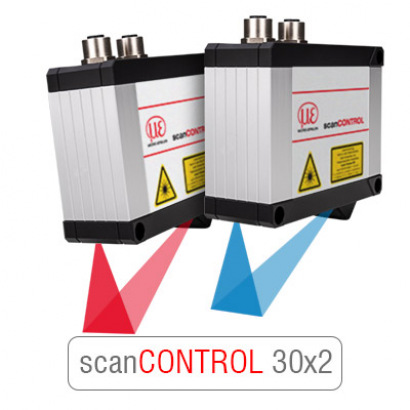

  • 1,024 puncte pe profil
  • Până la 5,000 profil/s

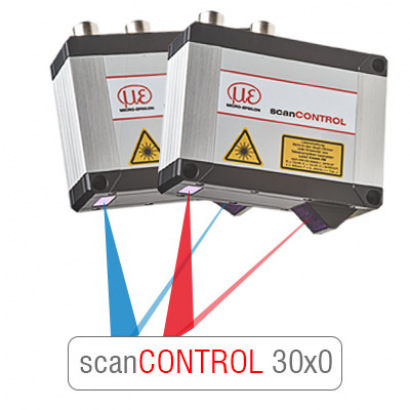

  • 2,048 puncte pe profil
  • Până la 10,000 profil/s

Scanere de profil cu laser roșu și scanere laser Bue patentate

Scanerele laser de la Micro-Epsilon sunt disponibile cu o diodă laser roșie sau cu tehnologia patentată Blue Laser. Scanerele laser cu linie laser albastră sunt de preferință utilizate pentru măsurători de profil pe metale strălucitoare roșii-fierbinți, precum și pe suprafețe transparente și organice. În timp ce permite o stabilitate semnificativ mai mare, fasciculul laser albastru-violet nu penetrează obiectul de măsurare.

Sarcinile de măsurare care implică scanere laser albastre care măsoară pe obiecte de măsurare strălucitoare cu lumină roșie care depășesc 700 °C și obiecte transparente, ar fi sticla și materialele plastice, sunt protejate prin legea brevetelor. Scanerele laser scanCONTROL obțin o stabilitate excelentă a semnalului și, astfel, rezultate precise de măsurare pe aceste suprafețe.

Senzori de profil compacti

Dimensiunea compactă combinată cu greutatea redusă deschide noi domenii de aplicare în măsurarea profilului. Controlerele senzorilor de profil scanCONTROL integrați în carcasă simplifică aranjamentele de cablare și integrarea mecanică. Datorită dimensiunii compacte și frecvenței lor ridicate, senzorii de profil laser sunt potriviți în mod ideal pentru sarcinile de măsurare dinamică, de exemplu în controlul producției sau pentru procesele de montare a roboților.

Integrare flexibilă cu două clase diferite

Pentru transmiterea profilului brut

Cu calcul și evaluare integrată a profilul

COMPACT

SMART

Diverse posibilități de transmitere a datelor

Senzorii pot fi integrați cu ușurință într-un software existent pentru clienți, fie prin sdk-urile disponibile, fie prin standardul GigE Vision pe care toți senzorii scanCONTROL îl îndeplinesc (integrarea în software-ul de procesare a imaginilor). Senzorii claselor SCANCONTROL SMART pot transfera direct valorile măsurate către sistemele de control folosind următoarele interfețe:

  • Ethernet (UDP sau Modbus TCP)

  • RS422 (ASCII sau Modbus RTU)

  • Semnale analogice, digitale de comutare (cu unitatea de ieșire scanCONTROL)

  • Profinet, Ethernet/IP, EtherCAT (cu gateway scanCONTROL)

Aplicaţii

Precizia dimensională a ușilor secționale

Asigurarea calității în producția de traverse feroviare

Măsurarea profilului și controlul distanței în timpul forjării anvelopelor roților

Inspecția profilului șinei în timpul măcinării și frezării
